Ako tražite robustan, jednostavan-za-koristiti ekran industrijskog-mašinskog interfejsa (HMI), ovaj ASTG035W023-B-L320X480R serijski ekran serije je vrijedan vaše pažnje. Sakupili smo ključne informacije iz perspektive krajnjeg korisnika kako bismo vam pomogli da brzo procijenite da li odgovara vašem projektu:
Prikaz performansi: 3,5-inčni TFT LCD, rezolucija 320×480, 65,536 boja, 250 cd/m² osvjetljenje, LED pozadinsko osvjetljenje sa životnim vijekom od 20,000 sati-u potpunosti ispunjava standarde vidljivosti za industrijske scenarije.
Doživljaj dodira: 4-žični otporni touch panel sa 4H površinskom tvrdoćom, može se koristiti u rukavicama, idealan za fabrike, vanjske lokacije i druga oštra okruženja.
Specifikacije hardvera: 200MHz ARM Cortex-M4F jezgro, ugrađeno-u 2MB PSRAM + ukupno 10MB ugrađeni SPI NOR Flash, podržava do 50 ekrana sa do 50 kontrola po ekranu-sa lakoćom rukuje rutinskim nadzorom opreme i vizualizacijom podataka.
Ugrađena pouzdanost: Prošao IEC 61000-4-2 ESD testiranje (±4kV kontaktno pražnjenje, ±8kV vazdušno pražnjenje bez abnormalnosti); širok raspon radnih temperatura od -10 stepeni ~50 stepeni; Tolerancija vlage 10%~90% bez kondenzacije; seizmička otpornost na 10-25Hz (2g/30min preko X/Y/Z osa) - pouzdana za zahtjevne industrijske lokacije.
🛠️ Jednostavna instalacija i ožičenje

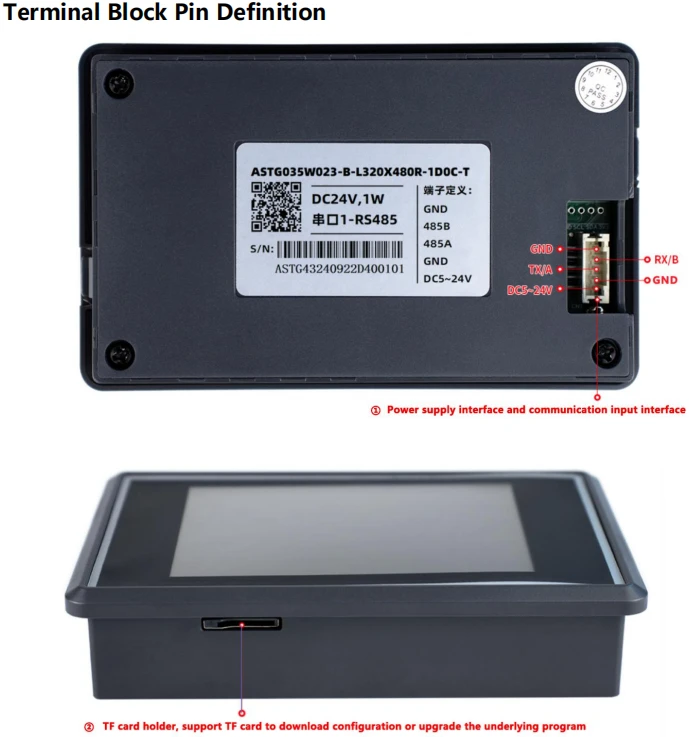

Ožičenje je jednostavno: jasne definicije terminala
Svi modeli koriste 5-pinski PH2.0mm terminalni blok - samo uparite pinove ispod:
TTL verzija (0T0C-T): Pin1/4=GND; Pin{2}} DC 5V; Pin2=RXD (3.3V TTL nivo); Pin3=TXD
RS485 verzija (1D0C-T): Pin1/4=GND; Pin{2}} DC 5~30V; Pin2=RS485 B (-); Pin3=RS485 A (+)
RS232 verzija (1E0C-T): Pin1/4=GND; Pin{2}} DC 5~30V; Pin{5}} RS232 RX; Pin{7}} RS232 TX
Napomena: Napajanje i komunikacija dijele isti terminalni blok. Dvaput-provjerite napon prije ožičenja kako biste izbjegli oštećenje uređaja.
Pre{0}}izrežite tačnu veličinu otvora
Ukupna veličina jedinice: 115×71×25 mm. Preporučeni izrez ploče: 109×67 mm. Ukopčavanje-u montažu sa kućištem-nije potrebno dodatno zaštitno kućište.
💻 Nula-Razvoj kodiranja, bez problema sa drajverom niskog nivoa-
Dolazi saHMILite PC softver za konfiguraciju-povucite-i-kontrole za izgradnju interfejsa, nema potrebe za pisanjem drajvera niskog{3}}nivoa:
Potpuna biblioteka spremnih-za-korisničkih kontrola
Uključuje dugmad za prebacivanje, numerički unos/prikaz, animirani tok cjevovoda, statičku grafiku, prikaz slike/GIF-a, mjerače, upite za alarm, dinamičke krive trenda, generiranje QR koda i još mnogo toga-pokriva najčešće potrebe interakcije. Podržava do 50 makro instrukcija za prilagođenu složenu logiku.
Prethodno{0}}Integrisani protokoli-Nema potrebe da pišete svoje
Podržava Modbus RTU, Mitsubishi, Siemens, Delta, Xinjie, Omron i druge mainstream PLC protokole, plus prilagođene opcije protokola za integraciju sa MCU-ovima, pretvaračima, servo kontrolerima, itd.
Funkcije simulacije štede vrijeme
Pokrenite simulaciju van mreže za pregled efekata interfejsa bez treptanja ekrana. Online simulacija vam omogućava da otklonite greške u komunikaciji sa povezanim uređajima direktno sa vašeg računara-dramatično skraćujete vrijeme probnog-i-vrijeme greške.
Praktične dodatne karakteristike
Prilagodljivi logo{0}}pokretanje za dosljednost brenda
Upravljanje korisničkim dozvolama na 8 nivoa za sprečavanje slučajnog rada
3-druge automatske-uštede na gubitku struje-bez gubitka parametara tokom prekida
Funkcija zaštite panela: automatsko-preusmjeravanje na unaprijed postavljeni ekran nakon korisnički-definiranog perioda, idealno za upravljanje iznajmljenom opremom
⚠️ Važne napomene prije upotrebe
- TF kartice moraju biti formatirane kao FAT32 sa maksimalnim kapacitetom od 32GB-inače neće biti prepoznate.
- Svjetlina pozadinskog osvjetljenja nije podesiva-potvrdite da li ovo ispunjava vaše zahtjeve prije implementacije.
- Nema podrške za USB port ili USB disk{0}}sva ažuriranja programa moraju biti obavljena putem TF kartice.
- Nemojte prekoračiti 30V za široke-naponske modele (1D0C/1E0C), i samo priključite TTL verziju na napajanje od 5V-netačan napon će oštetiti ploču.
- Maksimalno 100 QR kodova po projektu, 5 po ekranu-imajte na umu ova ograničenja prilikom dizajniranja interfejsa.
